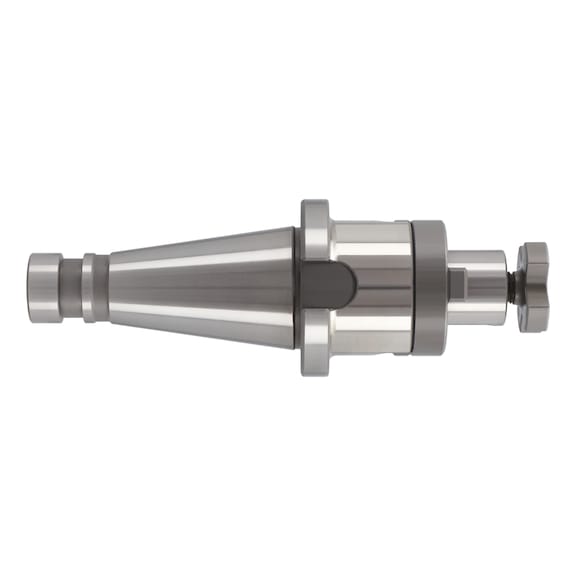

ATORN Kombinovaný nástrčný frézovací trn SK30 (DIN 2080) průměr 27 mm A = 35 mm

Name: ATORN Kombinovaný nástrčný frézovací trn SK30 (DIN 2080) průměr 27 mm A = 35 mm
Brand: ATORN
SKU: 23160452

Značka: ATORN

Všechny verze

Podobné výrobky

Upravené ceny, které se zobrazí po přihlášení

ATORN Kombinovaný nástrčný frézovací trn SK30 (DIN 2080) průměr 27 mm A = 35 mm

Obj. č. 23160452

Počet

Cena za

Potřebujete více informací nebo jste nenašli požadovaný produkt?

Použití

Pro upínání fréz s podélnou nebo příčnou drážkou podle DIN 842/1880 a frézovacích hlav podle DIN 1830.

Provedení

Legovaná cementační ocel, pevnost v tahu v jádru min. 950 N/mm²
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Toleranční interval úhlu kužele < AT3 v souladu s normou DIN 7187 a DIN 2080
Maximální soustřednost chodu < 0,005 mm
S prstencovou drážkou a plastovým ochranným kroužkem na okraji na vtahovacím čepu
Funkční povrchy přesně broušené, všechny ostatní povrchy černě oxidované
S otvorem pro čip Balluff
Kroužky pro frézovací trny, č. 23135-23142

Výhoda

Dodávka

1x kombinovaný nasazovací frézovací trn SK30, SK40 nebo SK50 (DIN 2080), vč. přídržného šroubu, klíče a unášecího kroužku

Informace o výrobku

Katalogové listy

Data CAD (dostupná pouze po přihlášení)

Certifikáty/ Dokumenty


Značka	ATORN
EAN	4050293714708
Číslo dílu výrobce	22661055
Minimum order quantity	1
Druh upnutí nástroje	SK 30
Typ zařízení na držení nástroje	Kombinovaný adaptér rovinné frézy
Forma	A
Průměr (d)	27 mm
Délka válcové části (A)	52 mm
Průměr 2 (D)	48 mm
Průměr nákružku	50 mm
Délka 3 (L3)	21 mm
Přívod chladicí kapaliny	Vnější
Kvalita vyvážení	G 6,3 při 15000 ot/min
DIN	2080
Kód v harmonizovaném systému	84661020
Hmotnost brutto	0,800 kg
