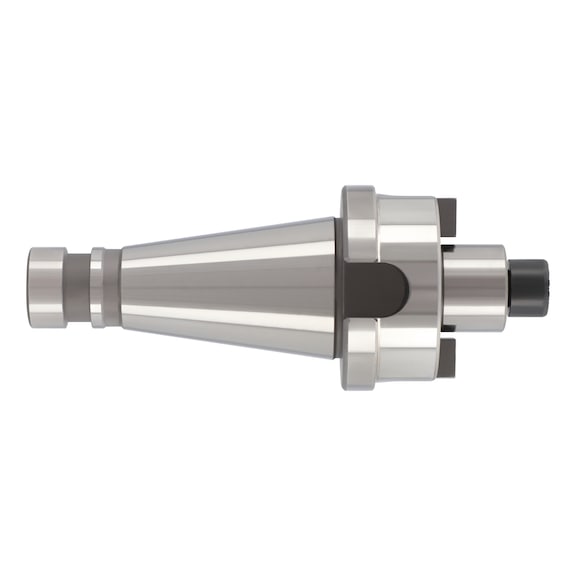

ATORN Trn příčné hnací nástrčné frézy SK40 (DIN 2080) průměr 16 mm A = 30 mm

Name: ATORN Trn příčné hnací nástrčné frézy SK40 (DIN 2080) průměr 16 mm A = 30 mm
Brand: ATORN
SKU: 23162430

Značka: ATORN

Všechny verze

Podobné výrobky

Upravené ceny, které se zobrazí po přihlášení

ATORN Trn příčné hnací nástrčné frézy SK40 (DIN 2080) průměr 16 mm A = 30 mm

Obj. č. 23162430

Počet

Cena za

Potřebujete více informací nebo jste nenašli požadovaný produkt?

Použití

Pro uchycení válcových a úhlových čelních fréz s podélnou drážkou podle DIN 842.

Provedení

Legovaná cementační ocel, pevnost v tahu v jádru min. 950 N/mm²
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Toleranční interval úhlu kužele < AT3 v souladu s normou DIN 7187 a DIN 2080
Maximální soustřednost chodu < 0,005 mm
S prstencovou drážkou a plastovým ochranným kroužkem na okraji na vtahovacím čepu
Funkční povrchy přesně broušené, všechny ostatní povrchy černě oxidované
S otvorem pro čip Balluff

Výhoda

Dodávka

1x nasazovací frézovací trn s příčnou drážkou SK40 nebo SK50 (DIN 2080), s přídržným šroubem

Informace o výrobku

Katalogové listy

Data CAD (dostupná pouze po přihlášení)

Certifikáty/ Dokumenty


Značka	ATORN
EAN	4050293714814
Číslo dílu výrobce	22661302
Minimum order quantity	1
Druh upnutí nástroje	SK 40
Typ zařízení na držení nástroje	Držák rovinné frézy
Forma	A
Průměr (d)	16 mm
Délka válcové části (A)	30 mm
Průměr 2 (D)	38 mm
Průměr nákružku	63 mm
Délka 3 (L3)	17 mm
Přívod chladicí kapaliny	Vnější
Kvalita vyvážení	G 6,3 při 15000 ot/min
DIN	2080
Kód v harmonizovaném systému	84661020
Hmotnost brutto	1,000 kg
