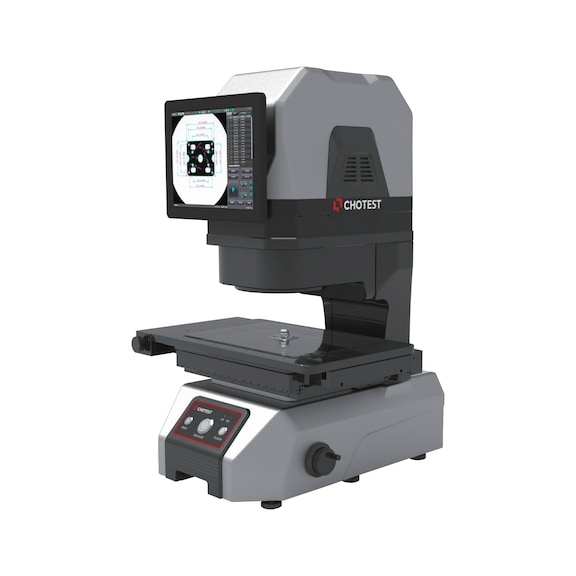

CHOTEST Digital measuring projector VX8300D, max. field of view 300x200mm

Značka

CHOTEST

EAN

4262535610499

Číslo dílu výrobce

CHO-104065-25

Minimum order quantity

1

Model

VX8300D

Pojezdová vzdálenost X

210 mm

Pojezdová vzdálenost Y

110 mm

Pojezdová vzdálenost Z

75 mm

Dopadající světlo

Kruhové segmentované světlo LED

Procházející světlo

LED, telecentrická

Max. hmotnost obrobku

7,5 kg

Max. výška obrobku

75 mm

Typ objektivu

Double telecentric

Optical resolution

0,1 µm

Rozlišení kamery

20 Mpix

Ohnisko

Motorizovaný

Field of view in standard mode

Diameter 100 mm

Field of view in high‑precision mode

20 x 20 mm

Field of view accuracy in standard mode (+/-)

3 µm

Field of view accuracy in high‑precision mode (+/-)

1,5 µm

Accuracy with image stitching in standard mode

+/- (5 + 0,02 × L ) µm

Accuracy with image stitching in high‑precision mode

+/- (3 + 0,02 × L ) µm

Field of view repeatability in standard mode (+/-)

1 µm

Field of view repeatability in high‑precision mode (+/-)

0,5 µm

Measurement range with image stitching in standard mode

300 × 200 mm

Measurement range with image stitching in high‑precision mode

230 × 130 mm

Repeatability with image stitching in standard mode (+/-)

2 µm

Repeatability with image stitching in high‑precision mode (+/-)

1,5 µm

With laser height measurement

optional

With rotation measurement

optional

Min./max. jmenovité napětí

220 / 240 V/AC

Min./max. kmitočtové pásmo

50 / 60 Hz

Šířka x hloubka x výška

531 x 503 x 731 mm

Hmotnost brutto

122,000 kg
